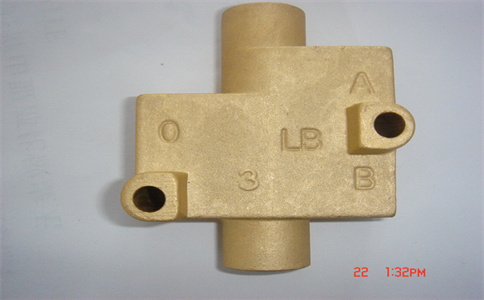

硬质氧化氧化膜50%渗入铝合金内部，50%附着在铝合金表面。因此，硬质氧化后，产品外形尺寸变大，内孔变小。硬质氧化后产品外形尺寸变大，内孔变小。小于=''大于

(1) 经营条件的差异：

 1、温度不同：普通氧化约18-22，加添加剂可达30。温度过高容易出现粉化或裂纹；硬氧化一般在5以下。相对来说，温度越低，硬度越高。

2、浓度差异：一般氧化20%左右；硬质氧化一般为15%或更低。

3、电流/电压差：一般氧化电流密度：1-1.5A/dm2；硬氧化：1.5-5A/dm2；正常氧化电压18V，硬氧化有时高达120V。一般在5以下，相对来说，温度越低，硬度越高。

（2）成膜性能差异：

1、膜厚：普通氧化膜厚度比较薄；硬质氧化膜厚度一般大于15m，太低不能满足硬度300HV的要求。

2、表面状态：普通氧化表面比较光滑，而硬质氧化表面粗糙（微观，与基材表面粗糙度有关）。

3、孔隙率不同：普通氧化孔隙率高；硬氧化具有低孔隙率。

4、普通氧化基本是透明膜；由于薄膜的厚度，硬氧化是一种不透明的薄膜。

5、适用场合不同：普通氧化主要适用于装饰；而硬质氧化主要是功能性的，一般用于耐磨、耐电的场合。

上海艾吕德鞍金属制品有限公司建立于2000年，地处上海西南，莘庄与松江的交接处。公司主要生产经营汽车及通讯零部件加工及表面处理工艺。产品远销十几个国家和地区。我司有自动流水线10多条，其中有无电解镀镍、化学镀镍、铝氧化、阳极氧化等。
